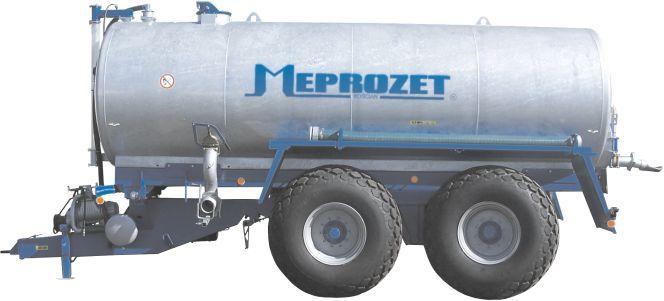

| PN – 3 / 18 | |
| pojemność zbiornika | 18 000 l |
| masa własna | 6 670 kg |
| kompresor | JUROP PN-84 M |
| wydajność kompresora | 9 000 l/min |
| ciągnik o mocy | 180 KM |
| nacisk na zaczep | 20 KN |
| rodzaj podwozia | resory |
| ogumienie | 20,5 R22,5 600 / 55 x 22,5 600 / 65 x 32 700 / 50 x 22,5 |
| Budowa i zastosowanie | ||
| PODWOZIE | Wóz asenizacyjny PN-3/18 wykonany jest, jako samonośny zbiornik zamontowany na dwuosiowym resorowanym zestawie kołowym. |
PN – 3 / 18
|
| ZBIORNIK | Zbiornik stalowy, cynkowany ogniowo posiada wewnętrzne pierścienie wzmacniające i falochrony. Tylna dennica otwierana z dwoma króćcami. Na przedniej dennicy wzierniki szklane 3″, a na bokach króćce do zasuw. Zbiornik na górze posiada właz Ø 200 mm i bezpiecznik nadmiarowy. | |
| KOMPRESOR | Standardowo na dyszlu wozu zamontowany jest kompresor JUROP PN – 84M lub na specjalne zamówienie JUROP PN – 106M. | |
| ZASUWY SPUSTOWE |
Na tylnym włazie zamontowana jest hydraulicznie sterowana zasuwa z łyżką rozlewową i zasuwa ręczna 5″. Na dnie zbiornika znajduje się króciec 2” umożliwiający podłączenie dodatkowego węża spustowego np. do podlewania. | |
| MIESZADŁO | Wóz na specjalne zamówienie może być wyposażony w napędzane hydraulicznie mieszadło ślimakowe, które może miksować zawartość zbiornika w sposób ciągły. | |
| DZIAŁANIE | Napełnienie wozu umożliwia podciśnienie wytworzone w zbiorniku przez kompresor napędzany wałkiem przekaźnika mocy z ciągnika. Opróżnianie odbywa się za pomocą nadciśnienia lub grawitacyjnie. | |
| SYSTEMY ROZLEWAJĄCE |
Deszczowanie odbywa się przy pomocy łyżki rozlewowej, która jest standardowym wyposażeniem wozu. Na życzenie mogą być stosowane inne urządzenia do rozlewania. | |
| TRANSPORT DROGOWY |
Wóz posiada deklarację zgodności WE. Świadectwo homologacji umożliwia zarejestrowanie wozu oraz dopuszcza do poruszania się po drogach publicznych. | |
| ZASTOSOWANIE |
• wypompowanie nieczystości płynnych, gnojowicy, ścieków komunalnych
• transport i rozlewanie na pola i użytki zielone • podlewanie, zraszanie i nawożenie upraw • dogaszanie pożarów w lasach i na polach • transport wody na budowy i drogi |
|
| WYPOSAŻENIE STANDARDOWE |
Wóz asenizacyjny w wyposażeniu standardowym posiada:
• wąż ssący 5″ o długości 3 m – łącznik
• wąż ssący 5″ o długości 3 m z koszem • kompresor z zaworem bezpieczeństwa • łyżkę rozlewową • tłumik – odzyskiwacz oleju • błotniki • zawór pływakowy na górze zbiornika • zbiornik przelewowy • wzierniki szklane na przednim dnie • manowakuometr • regulowaną stopę podporową • wymienny zaczep • instalację hamulcową jednoprzewodową • instalację elektryczną 12V • układ hydrauliczny otwierania spustu |
|
| BUDOWA I WYPOSAŻENIE SPECJALNE |
Wóz oprócz wersji standardowej może być wykonany w wersji specjalnej oraz posiadać wyposażenie dodatkowe rozszerzające jego funkcjonalność:
• dno tylne zamknięte z włazem Ø 600 mm
• zbiornik malowany specjalnymi farbami • zasuwy mosiężne z boku zbiornika • właz górny Ø 420 mm ręczny lub hydrauliczny • drabinka • rurowy wskaźnik poziomu • kompresor JUROP PN – 108M lub inny • rura spustowa z zaworem 2″ • wałek przekaźnika mocy • rozdzielacze deszczujące do tyłu lub na boki • układ hamulcowy dwuprzewodowy • zaczep obrotowy lub inny • tylna oś skrętna |
|
Słowo klucz: Beczkowóz, Wóz asenizacyjny, Beczka, Meprozet
