| PN – 60 / 3 | PN – 70 | PN – 70 / 1 | PN – 90 / 6 | ||
| pojemność zbiornika | 6 000 l | 7 000 l | 8 000 l | 9 000 l | 10 000 l |
| masa własna | 2 030 kg | 2 400 kg | 2 800 kg | 2 950 kg | 3 050 kg |
| kompresor | JUROP PN-58 M | JUROP PN-58 M | JUROP PN-58 M | JUROP PN-58 M | JUROP PN-58 M |
| wydajność kompresora | 6 500 l/min | 6 500 l/min | 6 500 l/min | 6 500 l/min | 6 500 l/min |
| ciągnik o mocy | 60 KM | 70 KM | 80 KM | 90 KM | 100 KM |
| nacisk na zaczep | 11,5 KN | 12 KN | 13 KN | 16 KN | 16 KN |
| ogumienie | 550 / 60 x 22,5 20,5 R22,5 400 R22,5 600 / 65 – 23 |
550 / 60 x 22,5 20,5 R22,5 400 R22,5 600 / 65 – 23 |
20,5 R22,5 700 / 50 x 22,5 600 / 55 x 22,5 |
20,5 R22,5 700 / 50 x 22,5 600 / 55 x 22,5 |
20,5 R22,5 700 / 50 x 22,5 600 / 55 x 22,5 |
| Budowa i zastosowanie | ||
| PODWOZIE | Wozy asenizacyjne PN-60/3, PN-70, PN-70/1, PN-90/6, PN-100/2 wykonane są, jako samonośne zbiorniki zamontowane na jednoosiowym zestawie kołowym. |
PN – 60 / 3

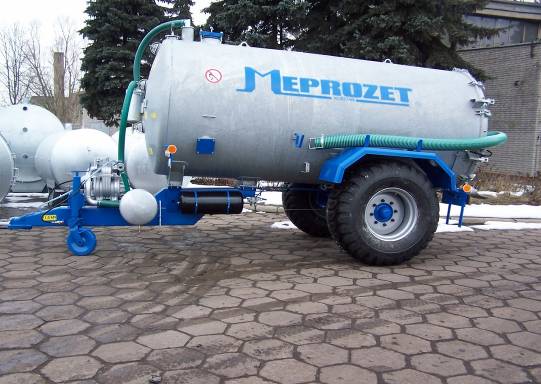

PN – 70
|
| ZBIORNIK | Zbiornik stalowy, cynkowany ogniowo posiada wewnętrzne pierścienie wzmacniające i falochrony (zbiorniki powyżej 9 000 l). Tylna dennica otwierana z dwoma króćcami. Na przedniej dennicy wzierniki szklane 3″, a na bokach króćce do zasuw. Zbiornik na górze posiada właz Ø 200 mm i bezpiecznik nadmiarowy. | |
| KOMPRESOR | Standardowo na dyszlu wozu zamontowany jest kompresor JUROP PN – 58M lub na specjalne zamówienie T529/1 Słupsk. | |
| ZASUWY SPUSTOWE |
Na tylnym włazie zamontowana jest hydraulicznie sterowana zasuwa z łyżką rozlewową i zasuwa ręczna 5″. Na dnie zbiornika znajduje się króciec 2” umożliwiający podłączenie dodatkowego węża spustowego np. do podlewania. | |
| MIESZADŁO | Wóz na specjalne zamówienie może być wyposażony w napędzane hydraulicznie mieszadło ślimakowe, które może miksować zawartość zbiornika w sposób ciągły. | |
| DZIAŁANIE | Napełnienie wozu umożliwia podciśnienie wytworzone w zbiorniku przez kompresor napędzany wałkiem przekaźnika mocy z ciągnika. Opróżnianie odbywa się za pomocą nadciśnienia lub grawitacyjnie. | |
| SYSTEMY ROZLEWAJĄCE |
Deszczowanie odbywa się przy pomocy łyżki rozlewowej, która jest standardowym wyposażeniem wozu. Na życzenie mogą być stosowane inne urządzenia do rozlewania. | |
| TRANSPORT DROGOWY |
Wóz posiada deklarację zgodności WE. Świadectwo homologacji umożliwia zarejestrowanie wozu oraz dopuszcza do poruszania się po drogach publicznych. | |
| ZASTOSOWANIE |
• wypompowanie nieczystości płynnych, gnojowicy, ścieków komunalnych
• transport i rozlewanie na pola i użytki zielone • podlewanie, zraszanie i nawożenie upraw • dogaszanie pożarów w lasach i na polach • transport wody na budowy i drogi |
|
| WYPOSAŻENIE STANDARDOWE |
Wóz asenizacyjny w wyposażeniu standardowym posiada:
• wąż ssący 5″ o długości 6 m z koszem
• kompresor z zaworem bezpieczeństwa • łyżkę rozlewową • tłumik – odzyskiwacz oleju • błotniki • zawór pływakowy na górze zbiornika • zbiornik przelewowy • wzierniki szklane na przednim dnie • manowakuometr • regulowaną stopę podporową • wymienny zaczep • instalację hamulcową jednoprzewodową • instalację elektryczną 12V • układ hydrauliczny otwierania spustu |
|
| BUDOWA I WYPOSAŻENIE SPECJALNE |
Wóz oprócz wersji standardowej może być wykonany w wersji specjalnej oraz posiadać wyposażenie dodatkowe rozszerzające jego funkcjonalność:
• dno tylne zamknięte z włazem Ø 600 mm
• zbiornik malowany specjalnymi farbami • zasuwy mosiężne z boku zbiornika • właz górny Ø 420 mm ręczny lub hydrauliczny • drabinka • rurowy wskaźnik poziomu • rura spustowa z zaworem 2″ • kompresor T – 529 / 1 lub inny • wałek przekaźnika mocy • rozdzielacze deszczujące do tyłu lub na boki • układ hamulcowy dwuprzewodowy • zaczep obrotowy lub inny |
|
