| PN – 1 / 12 A | PN – 1 / 12 | PN – 1 / 14 A | PN – 1 / 14 | PN – 1 / 14 A | PN – 3 / 18 | |
| pojemność zbiornika | 12 000 l | 12 000 l | 14 000 l | 14 000 l | 16 000 l | 18 000 l |
| masa własna | 4 200 kg | 4 800 kg | 4 400 kg | 4 400 kg | 5 600 kg | 6 670 kg |
| kompresor | JUROP PN-84 M | JUROP PN-84 M | JUROP PN-84 M | JUROP PN-84 M | JUROP PN-84 M | JUROP PN-84 M |
| wydajność kompresora | 9 000 l/min | 9 000 l/min | 9 000 l/min | 9 000 l/min | 9 000 l/min | 9 000 l/min |
| ciągnik o mocy | 120 KM | 120 KM | 140 KM | 140 KM | 160 KM | 180 KM |
| nacisk na zaczep | 16 KN | 16 KN | 20 KN | 20 KN | 20 KN | 20 KN |
| rodzaj podwozia | resory | tandem | resory | tandem | resory | resory |
| ogumienie | 20,5 R22,5 600 / 55 x 22,5 700 / 50 x 22,5 |
20,5 R22,5 600 / 55 x 22,5 |
20,5 R22,5 600 / 55 x 22,5 700 / 50 x 22,5 |
20,5 R22,5 600 / 55 x 22,5 |
20,5 R22,5 600 / 55 x 22,5 700 / 50 x 22,5 |
20,5 R22,5 600 / 55 x 22,5 600 / 65 x 32 700 / 50 x 22,5 |
| Budowa i zastosowanie | ||

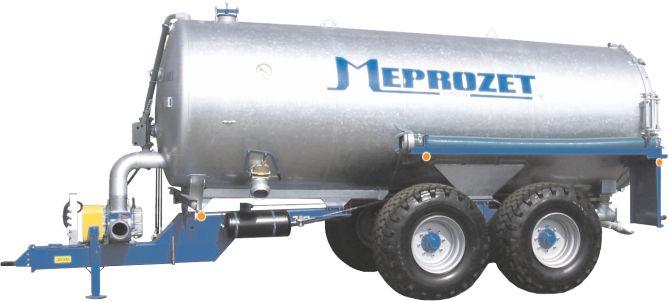

| PODWOZIE | Wozy asenizacyjne PN-1/12A, PN-1/14A (14 000 l i 16 000 l), PN-3/18 wykonane są, jako samonośne zbiorniki zamontowane na dwuosiowym resorowanym zestawie kołowym, natomiast wozy asenizacyjne PN-1/12, PN-1/14 zamontowane są na zestawie kołowym TANDEM. |
PN – 1 / 12 A
PN – 1 / 12
PN – 1 / 14 A
|
| ZBIORNIK | Zbiornik stalowy, cynkowany ogniowo posiada wewnętrzne pierścienie wzmacniające i falochrony. Tylna dennica otwierana z dwoma króćcami. Na przedniej dennicy wzierniki szklane 3″, a na bokach króćce do zasuw. Zbiornik na górze posiada właz Ø 200 mm i bezpiecznik nadmiarowy. | |
| KOMPRESOR | Standardowo na dyszlu wozu zamontowany jest kompresor JUROP PN – 84M lub na specjalne zamówienie JUROP PN – 106M. | |
| ZASUWY SPUSTOWE |
Na tylnym włazie zamontowana jest hydraulicznie sterowana zasuwa z łyżką rozlewową i zasuwa ręczna 5″. Na dnie zbiornika znajduje się króciec 2” umożliwiający podłączenie dodatkowego węża spustowego np. do podlewania. | |
| MIESZADŁO | Wóz na specjalne zamówienie może być wyposażony w napędzane hydraulicznie mieszadło ślimakowe, które może miksować zawartość zbiornika w sposób ciągły. | |
| DZIAŁANIE | Napełnienie wozu umożliwia podciśnienie wytworzone w zbiorniku przez kompresor napędzany wałkiem przekaźnika mocy z ciągnika. Opróżnianie odbywa się za pomocą nadciśnienia lub grawitacyjnie. | |
| SYSTEMY ROZLEWAJĄCE |
Deszczowanie odbywa się przy pomocy łyżki rozlewowej, która jest standardowym wyposażeniem wozu. Na życzenie mogą być stosowane inne urządzenia do rozlewania. | |
| TRANSPORT DROGOWY |
Wóz posiada deklarację zgodności WE. Świadectwo homologacji umożliwia zarejestrowanie wozu oraz dopuszcza do poruszania się po drogach publicznych. | |
| ZASTOSOWANIE |
• wypompowanie nieczystości płynnych, gnojowicy, ścieków komunalnych
• transport i rozlewanie na pola i użytki zielone • podlewanie, zraszanie i nawożenie upraw • dogaszanie pożarów w lasach i na polach • transport wody na budowy i drogi |
|
| WYPOSAŻENIE STANDARDOWE |
Wóz asenizacyjny w wyposażeniu standardowym posiada:
• wąż ssący 5″ o długości 3 m – łącznik
• wąż ssący 5″ o długości 3 m z koszem • kompresor z zaworem bezpieczeństwa • łyżkę rozlewową • tłumik – odzyskiwacz oleju • błotniki • zawór pływakowy na górze zbiornika • zbiornik przelewowy • wzierniki szklane na przednim dnie • manowakuometr • regulowaną stopę podporową • wymienny zaczep • instalację hamulcową jednoprzewodową • instalację elektryczną 12V • układ hydrauliczny otwierania spustu |
|
| BUDOWA I WYPOSAŻENIE SPECJALNE |
Wóz oprócz wersji standardowej może być wykonany w wersji specjalnej oraz posiadać wyposażenie dodatkowe rozszerzające jego funkcjonalność:
• dno tylne zamknięte z włazem Ø 600 mm
• zbiornik malowany specjalnymi farbami • zasuwy mosiężne z boku zbiornika • właz górny Ø 420 mm ręczny lub hydrauliczny • drabinka • rurowy wskaźnik poziomu • kompresor JUROP PN – 108M lub inny • rura spustowa z zaworem 2″ • wałek przekaźnika mocy • rozdzielacze deszczujące do tyłu lub na boki • układ hamulcowy dwuprzewodowy • zaczep obrotowy lub inny • przy wozach: PN-1/12A, PN-1/14A, PN-1/14A i PN-3/18 tylna oś skrętna • przy wozach: PN-1/12 i PN1/14 TANDEM z kołami skrętnymi |
|
