OWIJARKI BEL OR 7532 DIANA

SIPMA OR 7532 DIANA

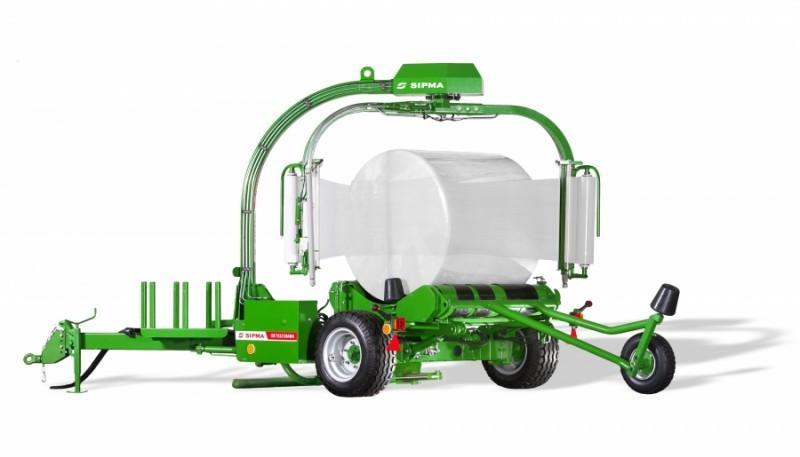

Owijarka bel SIPMA OR 7532 DIANA jest w pełni zautomatyzowaną maszyną samozaładowczą, zaczepianą do ciągnika. Pracuje ona m.in. w unikalnym systemie 3D (oprócz konwencjonalnego), umożliwiającym zmniejszenie zużycia folii o ok. 25%. Posiada pełną automatykę całego procesu owijania, którą zapewnia komputer pokładowy kompatybilny ze standardem ISOBUS, z możliwością wcześniejszego zaprogramowania parametrów cyklu pracy.

Owijarka daje użytkownikowi wybór między:

  • maksymalną szybkością owijania,
  • minimalnym zużyciem folii.

Konstrukcja owijarki SIPMA OR 7532 DIANA pozwala poza owijaniem „konwencjonalnym” również na owijanie bel w dwóch płaszczyznach – tzw. owijanie 3D. Efekt ten uzyskuje się poprzez pochylenie podajników folii. Wynikiem takiego sposobu owijania bel jest oszczędność folii na poziomie ok. 25%.

Układ technologiczny “przód-tył” umożliwia pracę w kierunku „za prasą”, zapewnia szybki załadunek beli, owijanie folią w czasie przejazdu do następnej beli oraz sprzęgnięcie owijarki z prasą, zapewniając jednoczesne zwijanie i owijanie beli w jednym przejeździe roboczym.

Stawiacz bel umożliwia stawianie bel na denku, co zabezpiecza owiniętą belę przed ewentualnymi uszkodzeniami w czasie rozładunku.

Hydrauliczne chwytaczo – obcinacze folii działają automatycznie po każdym owinięciu beli folią, zapewniają znaczne przyspieszenie procesu owijania
i jego wydajność.

Szybkość owijania

Użytkownik ma do wyboru dwie techniki owijania bel:

  • owijanie konwencjonalne 2D –  cykl owijania trwa ok. 30 sek. – a do owinięcia beli wystarczy tylko 8 obrotów ramion. Owijanie 2D daje możliwość oszczędzenia czasu pracy.
  • owijanie 3D – cykl owijania trwa ok. 50 sek.
    i realizowany jest w dwóch etapach: owijanie obwodowe przy poziomym położeniu podajników folii i owijanie powierzchni bocznych (denek beli) przy pionowym położeniu podajników folii. Owijanie 3D jest bardziej pracochłonne ale pozwala zmniejszyć zużycie foli o ok. 25%.

Zużycie folii na belę. Podczas owijania „konwencjonalnego” używane jest ok. 60 m folii, natomiast podczas owijania 3D wartość ta maleje do ok. 45 m.

Szerokie ogumienie zapewnia możliwość pracy
w terenach podmokłych i torfowych.

Uniwersalny podajnik folii umożliwia stosowanie folii o szerokości 0,5 i 0,75 m.

Aluminiowe, moletowane rolki w podajniku folii, zapewniają skuteczny naciąg folii, odpowiednią jej przyczepność i szczelność podczas owijania.

Zasobnik na 6 dodatkowych rolek folii umożliwia płynną i ekonomiczną pracę owijarki bez zbędnych przestojów.

Hydraulicznie przestawny dyszel ułatwia przestawianie maszyny oraz jej transport po drogach dojazdowych na pole.

Układ hydrauliczny z funkcją Load-Sensing wpływa na zmniejszenie zużycia paliwa.

Sterowanie oparte na standardzie ISOBUS należy do standardowego wyposażenia owijarki, zapewnia w pełni automatyczną pracę maszyny i pełen nadzór nad wszystkimi parametrami jej pracy.

Możliwości komputera pokładowego:

  • ręczne lub w pełni automatyczne obsługiwanie owijarki,
  • bieżąca obserwacja procesu owijania (licznik ilości owinięć),
  • pomiar ilości owiniętych bel,
  • pomiar czasu pracy urządzenia [h] z dokładnością do 1 minuty,
  • pomiar uzyskanej wydajności [ha/h],
  • pomiar wielkości pracy na pięciu niezależnych programach (polach) – niezależne obliczanie ilości owiniętych bel, czasu pracy, osiągniętej wydajności,
  • zaprogramowanie ilości owinięć (w zależności od tego jakiej używamy folii do owijania możemy zaprogramować ilość owinięć, po przekroczeniu której kończy się cykl owijania),
  • wyświetlanie stanu czujników (ponieważ czujniki najbardziej narażone są na uszkodzenia mechaniczne, mamy możliwość szybkiej oceny sprawności ich działania i ewentualnego usunięcia usterki we własnym zakresie poprzez wymianę uszkodzonego czujnika, bez potrzeby wzywania serwisu),
  • duży ciekłokrystaliczny wyświetlacz graficzny obrazuje aktualne parametry pracy,
  • płynna regulacja prędkości obrotowej ramion w czasie pracy,
  • programowanie prędkości unoszenia i opadania łapy załadowczej,
  • kontrola podawania folii – dodatkowe czujniki folii wstrzymują proces owijania beli w przypadku jej zerwania lub zakończenia,
  • kontrola stanu zanieczyszczenia filtra oleju,
  • wyświetlanie sumy owiniętych bel od momentu zainstalowania na owijarce,
  • ustawianie ceny za usługowe owinięcie jednej beli dla wybranego pola (programu),
  • wyświetlanie na ekranie informacji dotyczących pracy
    w całym bieżącym sezonie. Sumowanie wartości danych ze wszystkich pól (programów), na których odbywała się praca owijarki (ilość bel owiniętych w całym sezonie, całkowity czas pracy w sezonie, wydajność osiągnięta w sezonie).

Parametry techniczne i wyposażenie

Model  OR 7532 DIANA
Rozmiary bel
średnica owijanych bel mm 1200 – 1500
szerokość owijanych bel mm ≤ 1200
Maksymalna masa beli kg 1000
Szerokość folii mm  500 / 750
Napęd owijarki   hydrauliczny
Zapotrzebowanie mocy kW (KM) 37 (50)
Wyposażenie
stawiacz bel   kropka
uniwersalne podajniki folii (500 / 750)   kropka
zasobnik na rolki folii   kropka
komputer pokładowy   kropka
instalacja elektryczna umożliwiająca poruszanie się po drogach publicznych   kropka
hydrauliczny chwytaczo-obcinacz folii   kropka
hydraulicznie przestawiany dyszel   kropka
szerokie ogumienie (340 / 55 – 16 14 PR)   kropka
Wymiary w pozycji roboczej
długość  mm 5490
szerokość  mm 3680
wysokość  mm 2890
Wymiary w pozycji transportowej
długość mm  4230
szerokość mm 2380
wysokość mm  2890
Masa  kg  1550

kropka – standard, kółko – wyposażenie dodatkowe, krzyżyk – niedostępne
